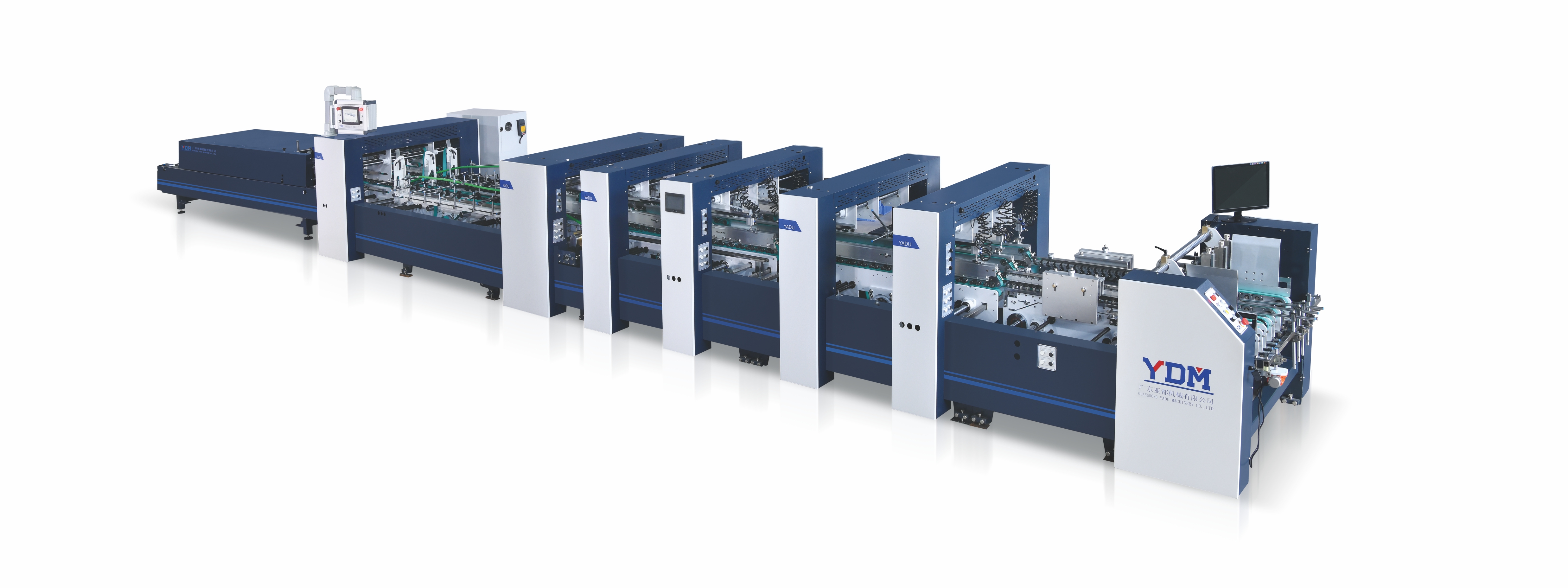

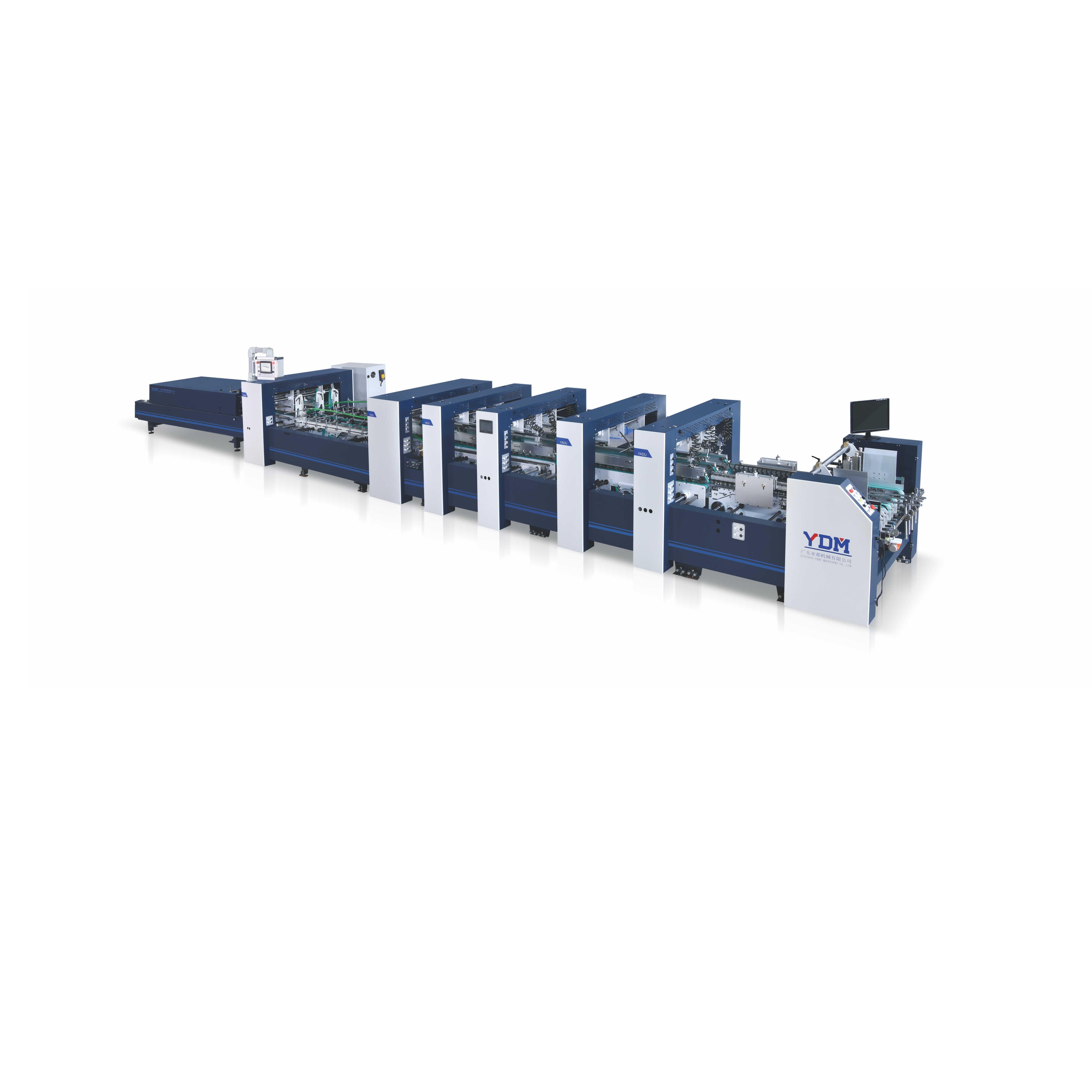

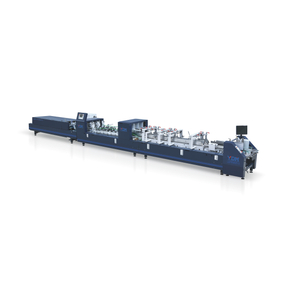

一、 机种及型号：ZX-1100BTG 全自动高速糊盒机
电源：380V AC3Ø 50Hz
二、基本配备：
主要特征 | 描述 |

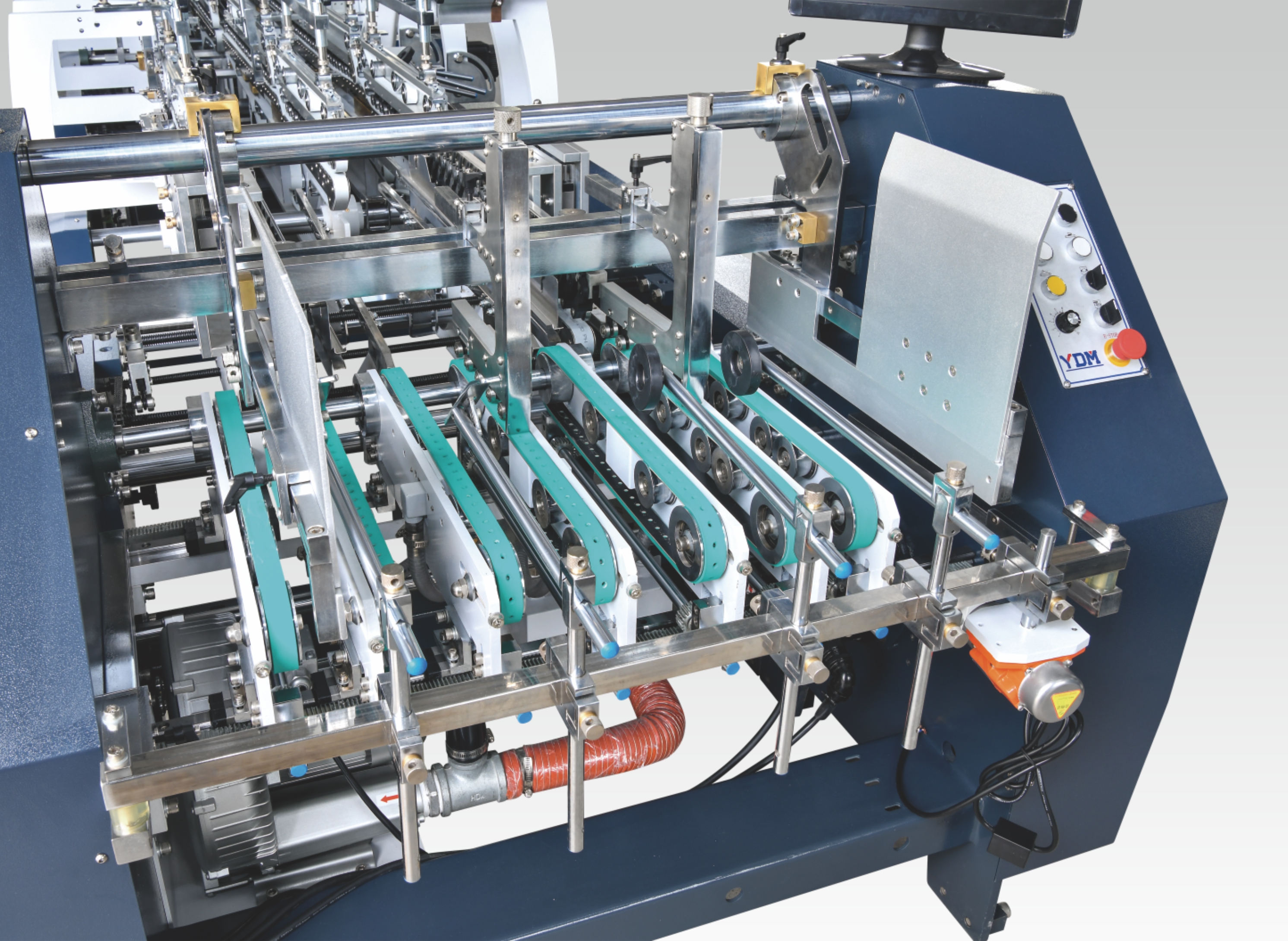

给纸部Feeder
| 1. 独立式变频马达传动驱动，精确传送纸张，以达最高产能，以主机联动，也可单独调整 2. 单独调节进纸带，采用直线导轨及滑块调节，调机操作快，精密度高 3. 出纸下吸风装置，各吸风皮带单独可控制 4. 托纸杆配有高性能震动马达，利于送纸顺畅 5. 日本尼塔进纸带 6. 日本NSK、日本NTN、人本、景胜达 |
校正部
| 1. 对出纸产品产生的歪斜现象进行修正，提高产品精准度 2. 配备左右各一套校正装置 3. 内墙板的移动是自动电动，省力，省时，操作方便，效力高 4. 美国力比同步带传动 5. 意大利乔意隆皮带 |
预折部Profold
| 1. 加长板折合带，产品有效的呈现第一折线与第三折线的预折功能，方便盒子充填实物时成型 2. 分段式上带板，并结合特殊设计，可因产品的需求伸缩调节 3. 气动控制上下安装板，可配合纸盒厚度调整压力，使纸张适度加压 4. 内崁板的移动是自动电机调节，省力，省时，操作方便，效力高 5. 内崁板皮带采用外包式结构设计，更换皮带时，无须拆卸传动轴心，维护方便简单 6. 蜗轮蜗杆传动机构，整机传动比同步带传动寿命长约3-5年 7. 采用三组内墙板，可生产更多盒形，高速稳定性强 8. 美国力比同步带传动 9. 意大利乔意隆皮带 |
勾底部Lock-bottom Section
| 1. 气压式上压杆，可配合勾底盒型变更长度，加上高钢弹簧勾子以稳定之勾底方式作业 2. 三条轨道作业，加强高速运转，走纸更稳 3. 气动控制上下安装板，可配合纸盒厚度调整压力，使纸张适度加压 4. 内崁板的移动是自动电机调节，省力，省时，操作方便，效力高 5. 内崁板皮带采用外包式结构设计，更换皮带时，无须拆卸传动轴心，维护方便简单 6. 蜗轮蜗杆传动机构，整机传动比同步带传动寿命长约3-5年 7. 美国力比同步带传动 8. 意大利乔意隆皮带 |
下糊筒lower gluer tank
| 1. 二段刮刀，动转时不甩糊，拆卸简易利清洗 2. 下糊筒加大号胶糊桶，可做长时间使用 |
本折部Folder
| 1．本折设计特有的超长本折部舒展后顺势屈服成型，其传送带采用强韧的聚酰胺薄膜与耐磨性极高的特殊合成橡胶组合而成，磨擦系数高且使用寿命长 2．内崁板三组轨道设计，可转换两板生产，通用性强 3．外侧带定位轮装置，控制盒形大小，防止走位变形 4．气动控制上下安装板，可配合纸盒厚度调整压力，使纸张适度加压 5．内崁板的移动是自动电机调节，省力，省时，操作方便，效力高 6．内崁板皮带采用外包式结构设计，更换皮带时，无须拆卸传动轴心，维护方便简单 7. 蜗轮蜗杆传动机构，整机传动比同步带传动寿命长约3-5年 8．美国力比同步带传动 9．意大利乔意隆皮带 |
压着部Pressing section
| 1. 整机前后比例联动，加减速比例同时快慢，降低对技术人员操作要求，节省操作时间，适合人性化操作 2. 蜗轮蜗杆传动机构，整机传动比同步带传动寿命长约3-5年 3. 美国力比同步带传动 4. 意大利乔意隆皮带 |
输送部 Conveyor
| 1. 变频控制调整，与主机联动 2. 气动式加压，可独立调节压力，纸盒可做适度加压，而使成品更加完美 3. 输送部加长设计，确保产品出来不易开胶 4. 输送带上下皮带采用主动装置，使输送带加压时运转更加同步 5. 皮带导轮设计精度高，无摆动 6. 输送气压控制压力，可调节压力，输送减少产品开胶现象，提高生产效率 7. 输送可根椐前机的快慢自动对应走纸，不易因机器加减速产生堵塞 |
伺服后折叠系统

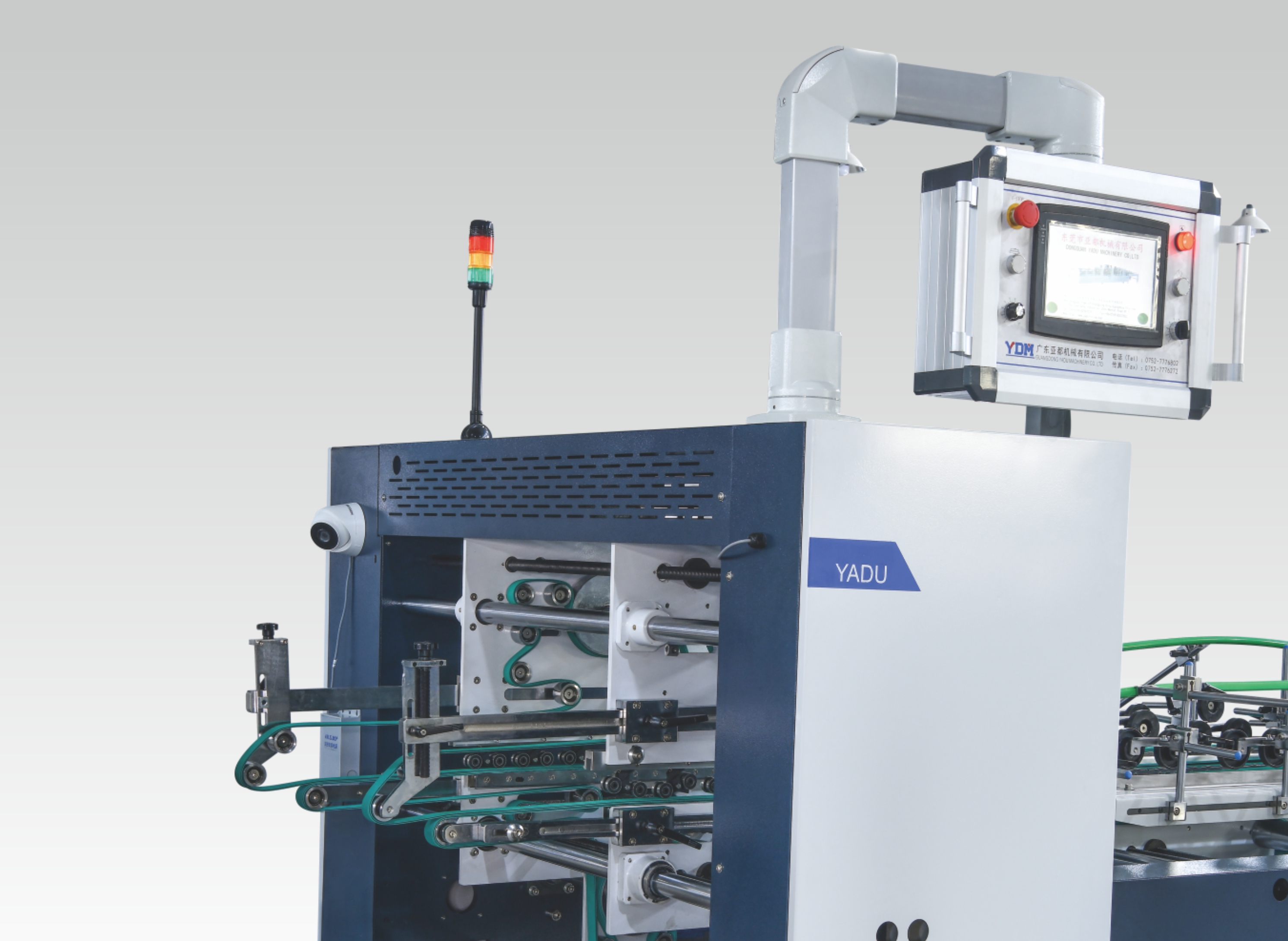

| 4/6角伺服驱动后折系统（可选） 采用日本安川伺服系统，保证后折精度。 PLC工业控制方式，人机界面，操作方便。 后折装置同步升降。 后折系统 300m/min. |
三、配置名称及数量品牌
给 纸 带 | 7条 | 日本NITTA | |
折 盒 带 | 25条 | 意大利 | |
同 步 带 | 9条 | 美国力比 | |
蜗轮 | 5套 | ||
主 电 机 | 1台 | 西门子或东元 | |
变 频 器 | 3台 | 法国施耐德 | |
后机马达 | 1台 | 中大 | |
PLC | 1台 | 永宏 | |
触摸显示器 | 1台 | 永宏 | |
无线遥控器 | 1套 | 主机无线遥控作业 | |
输送带 | 国产 | ||
轴承 | 日本NSK、日本NTN、人本、景胜达 | ||
传动轴 | 加硬45号轴承钢 | ||
镀铬棒 | 经调质处理、主棒为轴承钢制作 | ||
压条、横梁 | 特制压铸铝型材并经氧化喷砂处理 | ||
滚筒 | 外圆磨、镀锌处理 | ||
糊筒 | 高精度不锈钢碟片组合制作 | ||
主机墙板 | 20mm厚 45# | ||
内 墙 板 | 14mm厚45# | ||
四、技术参数
纸张厚度 | 200—1000g/㎡ |
纸质 | 纸板，A、B、E瓦 |
盒形 | 边贴纸盒展开最大：W×L：1100×800mm 最小：210×100mm 勾底纸盒展开最大：W×L：1050×800mm 最小：210×120mm |
基本形式 | 适合糊制第一折线180º，第三折线135º需要上自动化包装流水线的药盒.酒盒.化妆品盒等更容易打开成型的预折盒。 |
机器速度 | MAX.300m/min |
给纸方式 | 正确自动连续给纸 |
机器体积 | 17500×1750×1600mm（长×宽×高） |
机器重量 | 约10T |
主功率 | 15KW |
总功率 | 26KW |
五、联系方式
公司：广东亚都机械有限公司
地址：惠州仲恺高新区潼湖镇永平上村工业区A栋
电话：0752-7776802 传真0752-7776272
六、主要特征
糊盒机采用新型模块化设计，适用于各种类型的盒子。根据实际生产需求，直线盒可升级为4角、6角，增加转弯段、二次预折段、质量检测段，升级很方便。
整机传动采用涡轮磨损传动，噪音低、消耗少，节省15%的维护成本。
送料部分、主机部分、长号部分、输送部分，各部分均配有独立电机，保证了送料和输送的顺利进行。
