一、 机种及型号：

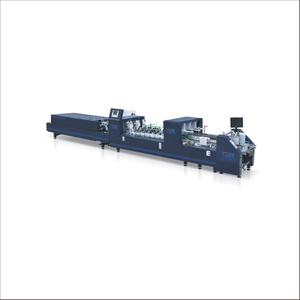

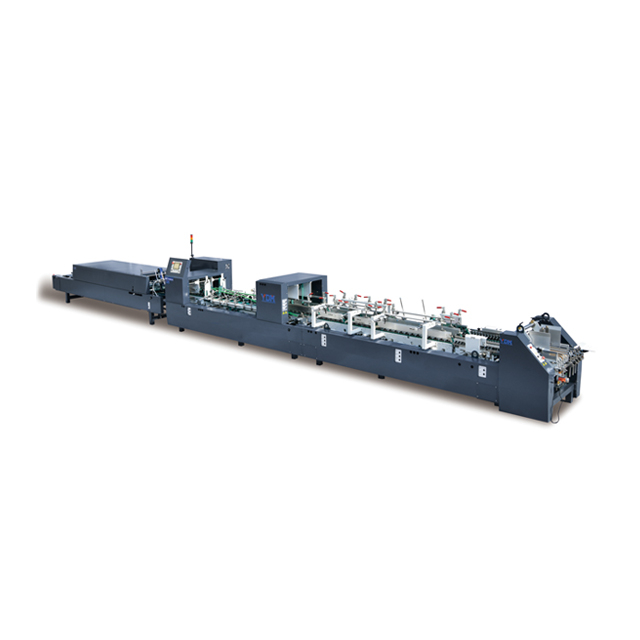

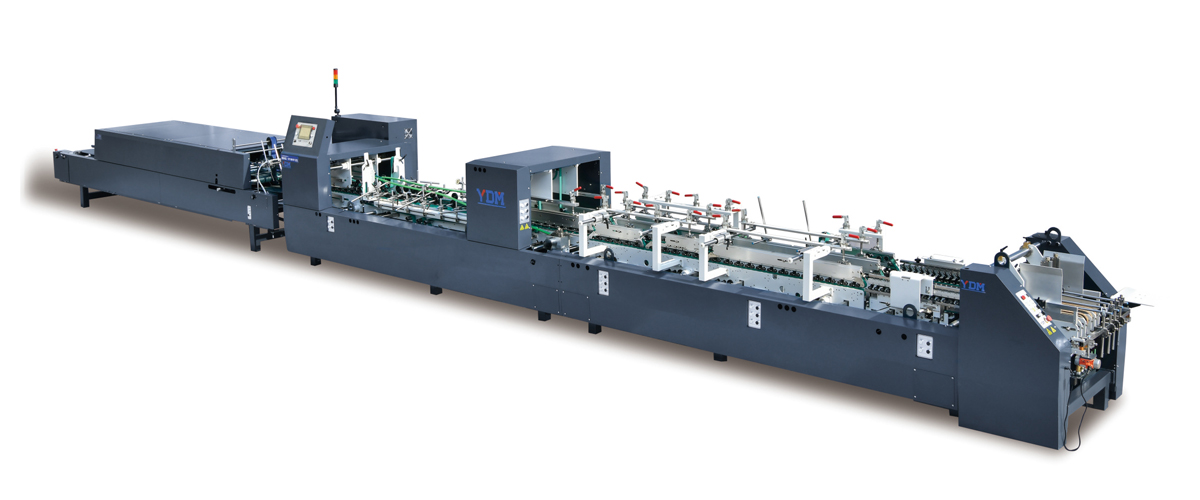

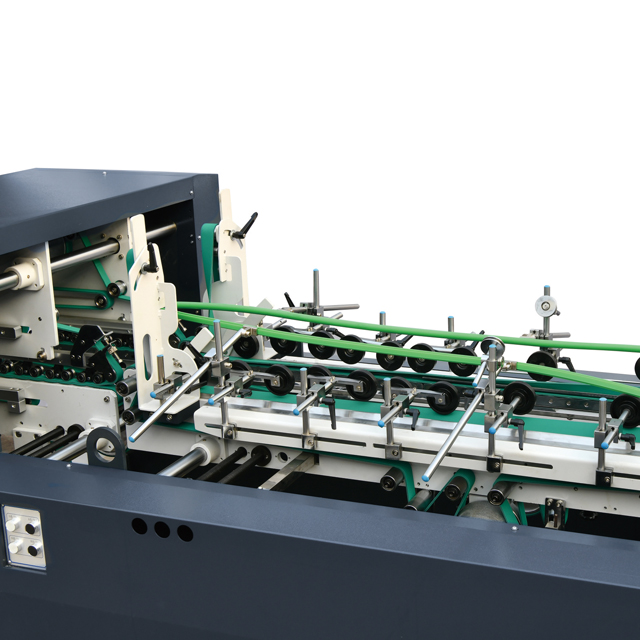

YDS-1200BTG 全自动高速糊盒机
电源：380V AC3Ø 50Hz
二、 基本配备：
给纸部Feeder | |
| 1、高强度专用振动马达 壹套 (作用：使通过震动输纸更加顺畅稳定) 2、 进口日本NITTA（霓达）进纸带： 7条 8*25*1207mm 3、 配备给纸刀2套、左右挡纸2套 4、吸风配置 5、独立电机传动 6、欣佳宏振动电机 7、单独皮带调节 8、出纸带直线导轨滑块调节，精密度高，灵活性强 |

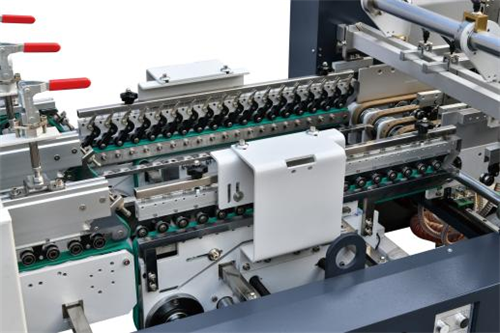

校正部 | |
| 1、对出纸产品产生的歪斜现象进行修正，提高产品精准度 2、配备左右各一套校正装置 3、配备进口德国西格林或意大利乔意隆平面折叠皮带 |

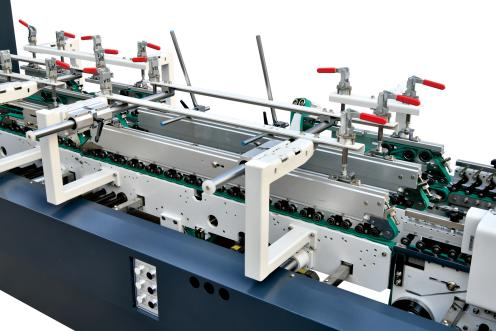

预折部Profold | |
| 1、长距离的预折部，真正实现纸盒完成第一线180°、第三线135°预折；便于纸盒填充实物时方便打开 2、配备进口德国西格林或意大利乔意隆平面折叠皮带 3、美国力比同步带传动 |

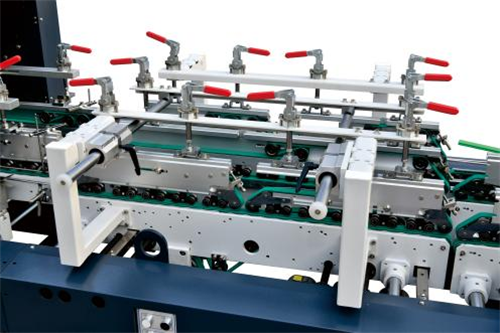

勾底部Lock-bottom Section | |
| 1、模块化设计方式，采用特殊专用铝型材设计，提高附件安装与转换时间 2、配备4套高弹性弹簧勾子座 3、配备进口德国西格林或意大利乔意隆平面折叠皮带 4、美国力比同步带传动
|

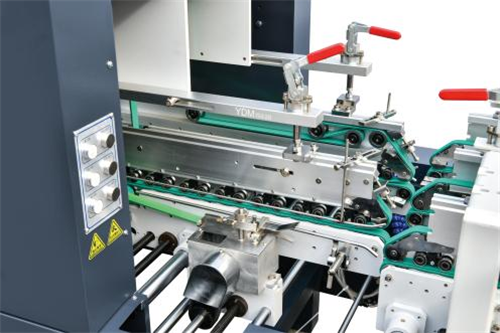

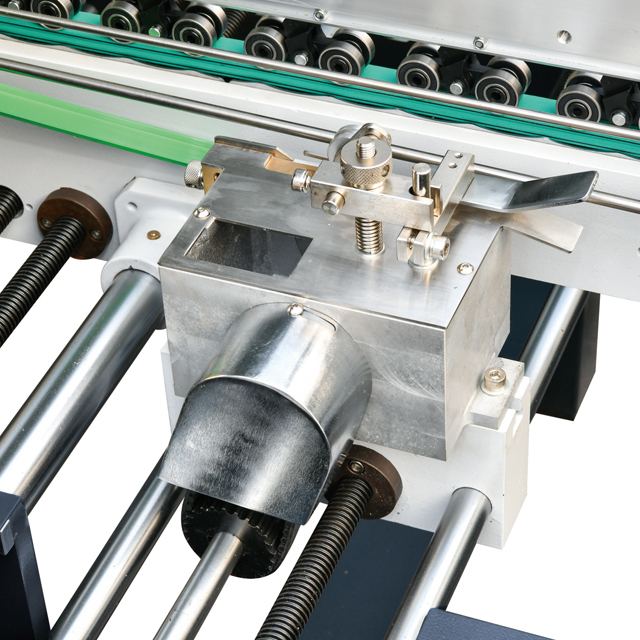

下糊筒lower gluer tank | |
| 1、下糊筒特殊设计，精确控制胶量，确保高速运转不甩胶。装拆、清洗、保养非常方便 2、下糊筒左右配备2套糊筒，方便作业，节省调机时间 |

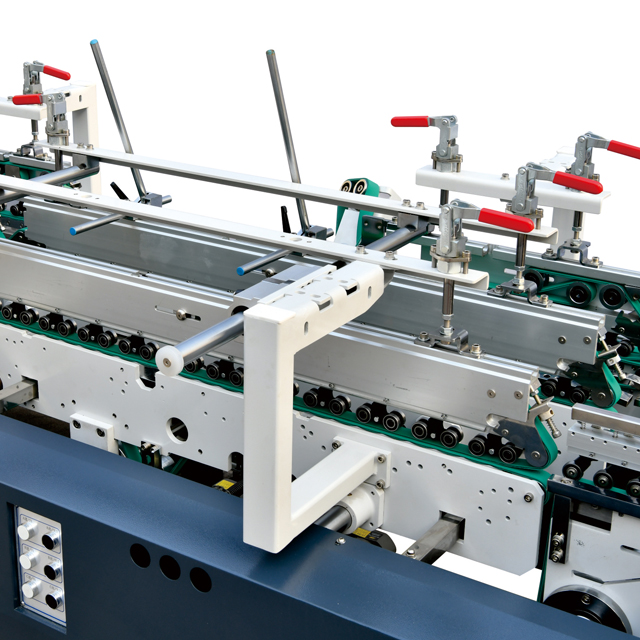

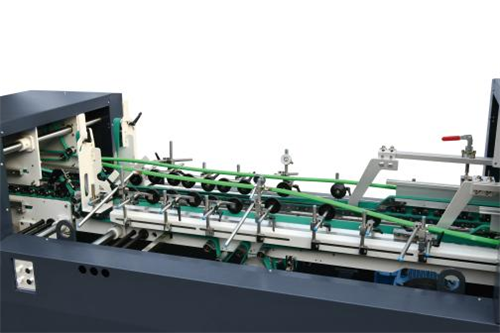

本折部Folder | |
| 1、可符合多样式的调整操作，快捷、便利，使其盒样能准确闭合 2、配备左右折刀2套 3、配备进口德国西格林或意大利乔意隆平面折叠皮带 4、美国力比同步带传动
|
压着部Pressing section | |
| 1、采用台湾阳明光电、计数器。可行总数或定量计数 2、配置气动机械踢板识别装置 3、PLC电脑控制，人机界面 4、配备进口德国西格林或意大利乔意隆平面折叠皮带 5、美国力比同步带传动
|

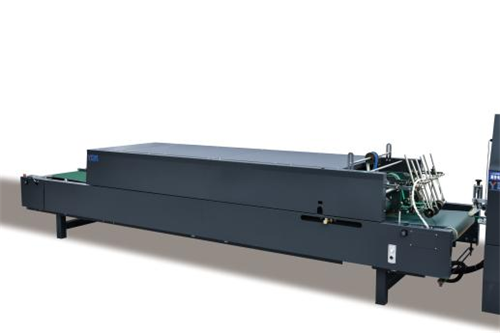

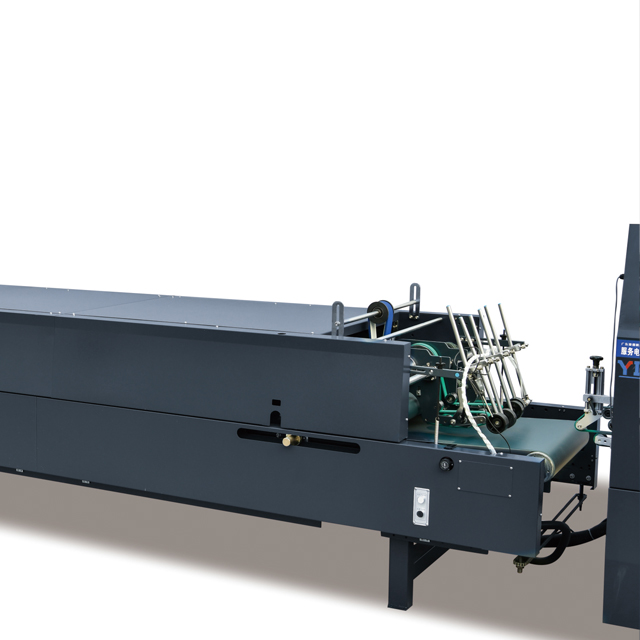

输送/压床部 Conveyor | |
| 1、输送变频调速，与主机可比例联动 2、气压式后机，可独立调节压力，纸盒可做适度加压，而使产品更加完美 3、后机加长设计，确保产品不易开胶 4、输送带上下传动采用主动装置，输送带运行更加同步
|

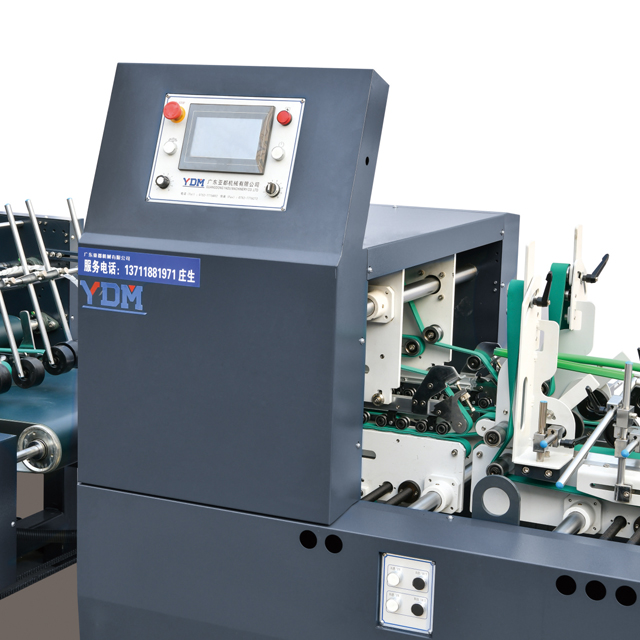

电气系统： ● PLC控制，人机界面触摸屏调节，前后比例联动，品牌汇川 ●电机：西门子 |
三、系统配套

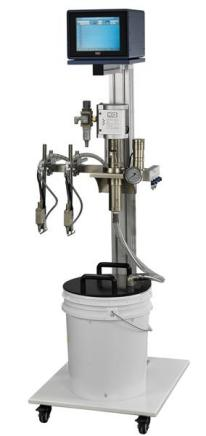

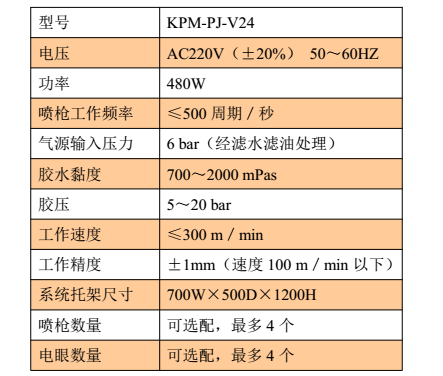

喷胶系统
| KQ 科祺 四控 3枪
|
四、配置名称及数量品牌
| 给 纸 带 | 7条 | 牛筋带 |
| 折 盒 带 | 25条 | 意大利乔意隆 |
| 同 步 带 | 9条 | 美国力比 |
| 丝杆电机 | 13台 | 川铭 |
| 主 电 机 | 1台 | 闽东 |
| 变 频 器 | 3台 | 汇川 |
| PLC | 1台 | 汇川 |
| 触摸显示器 | 1台 | 繁易 |
| 无线遥控器 | 1套 | 主机无线遥控作业 |
| 输送带 | 国产 | |
| 轴承 | 日本NSK、人本、景胜达 | |
| 传动轴 | 加硬45号轴承钢 | |
| 镀铬棒 | 经调质处理、主棒为轴承钢制作 | |
| 压条、横梁 | 特制压铸铝型材并经氧化喷砂处理 | |
| 滚筒 | 外圆磨、镀锌处理 | |
| 糊筒 | 高精度不锈钢碟片组合制作 | |
| 主机墙板 | 16mm厚 45# | |
| 内 墙 板 | 12-14mm厚45# | |
五、技术参数
纸张厚度 | 200—800g/㎡ |
纸质 | 纸板，B.C.E.F.N型瓦楞 |
盒形 | 单边max W×L：1200×1100mm min：210×100mm 勾底max W×L：1100×1100mm min：210×120mm |
基本形式 | 适合糊制第一折线180º，第三折线135º需要上自动化包装流水 线的药盒.酒盒.化妆品盒等更容易打开成型的预折盒。 |
机器速度 | MAX.300m/min |
给纸方式 | 正确自动连续给纸 |
机器体积 | 15500×1850×1500mm（L W H）（长×宽×高） |
机器重量 | 约7.5T |
总功率 | 16KW |
六、联系方式
公司：广东亚都机械有限公司
地址：惠州仲恺高新区潼湖镇永平上村工业区A栋
电话：0752-7776802 传真0752-7776272
