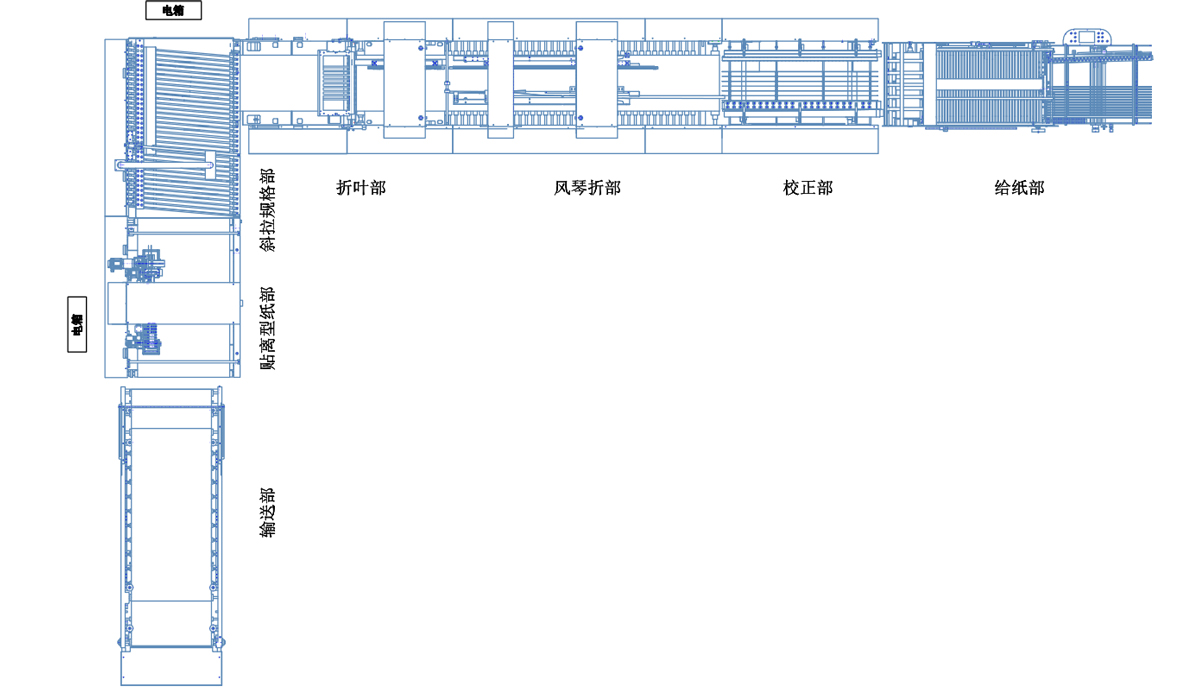

机器地基图

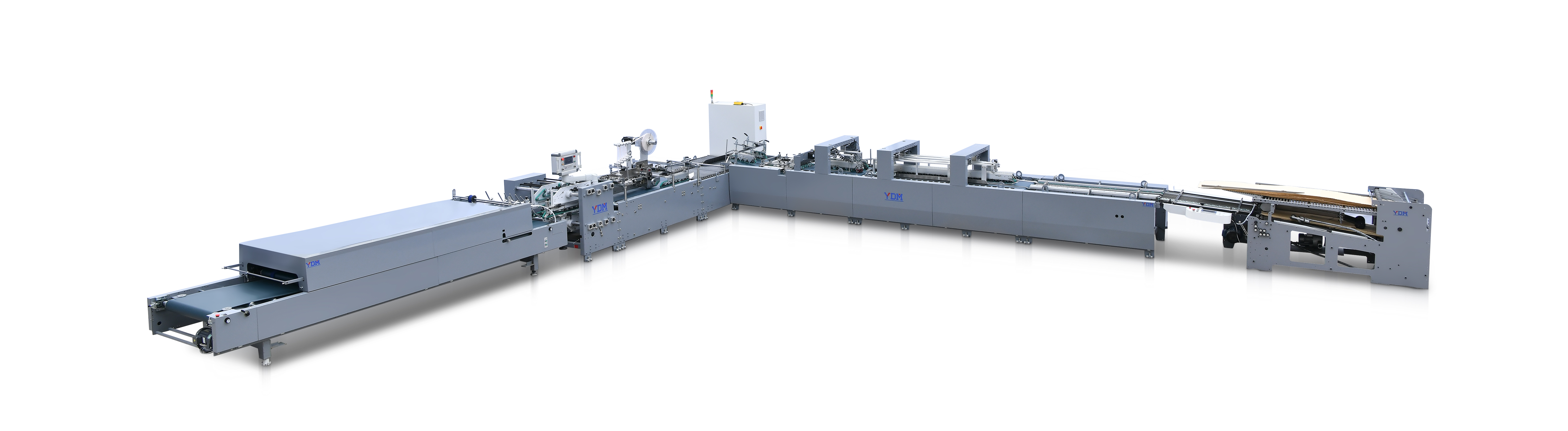

一、型号：1450 纸袋机
电源：380V AC3Ø 50Hz
二、配置清单：

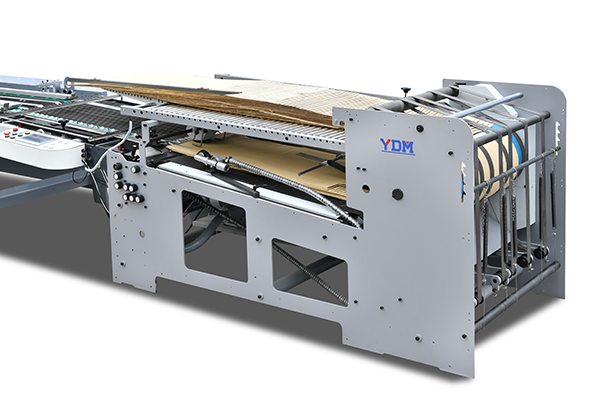

| 飞达部 | |
| 1. 飞达部：采用背包式不停机送料循环机构，前吸风盘吸住纸张往前送，送料长短可通过触摸屏控制 2. 侧鸭嘴吹风装置可有效吹散纸张，确保单张走纸 3. 头部吹风装置可有效吹散纸张，确保单张走纸，避免走双张 4. 双张控制器可实现走双张时飞达停机预警 5. 侧拉规装置采用斜皮带钢珠校正，确保纸张平稳进纸 |
校正部 | |

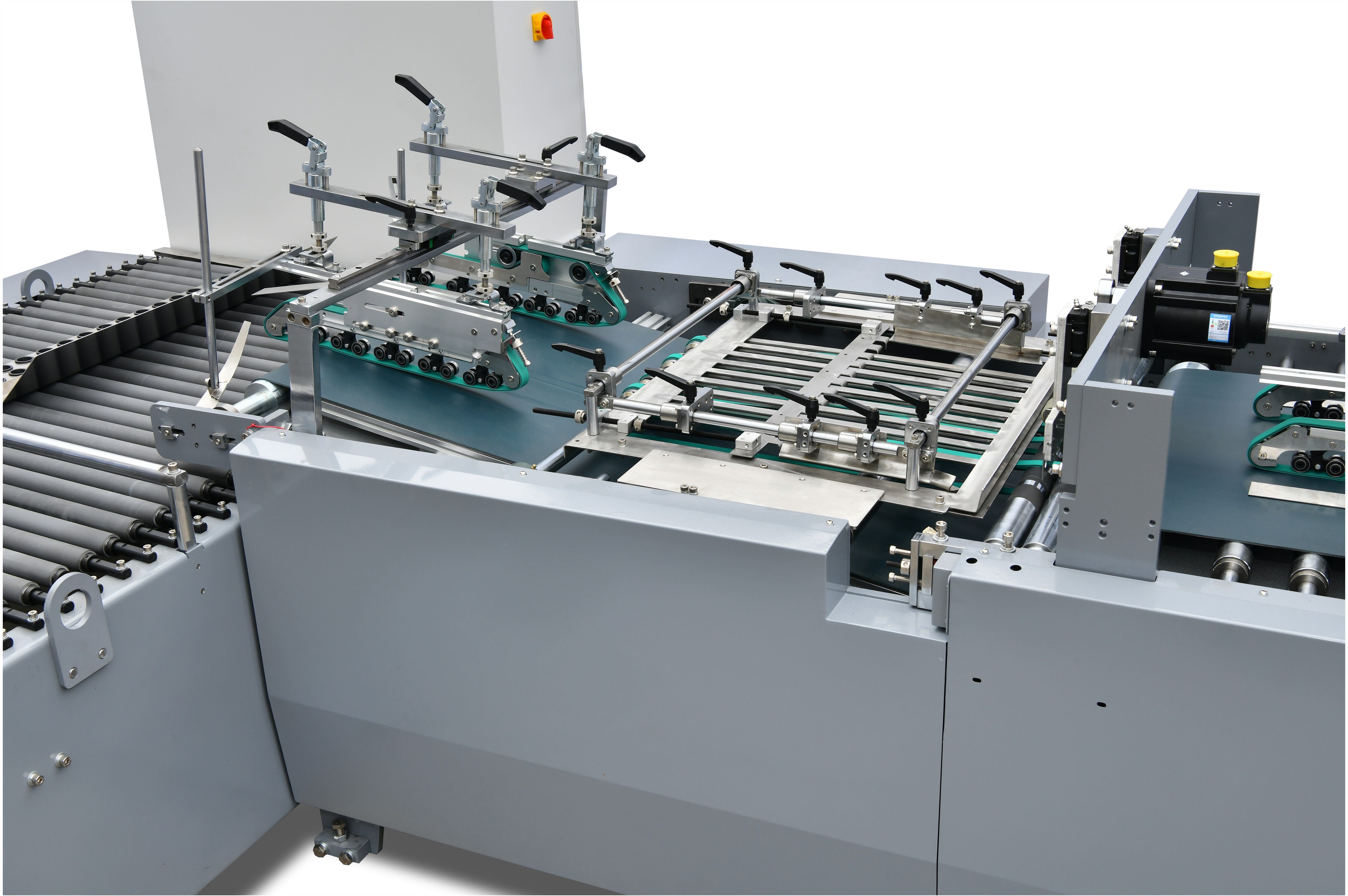

| 加长型侧拉规针对薄纸效果稳定速度快，采用挡归斜皮带钢球校正， 斜皮带大喇叭口往小喇叭口挡归拉正采用自重钢球贴合下主传动皮带往前送料，纸张进入校正部大喇叭口往下喇叭口传送挡归配合自重钢球进行校正，纸张厚薄均可以校正， 速度快精准度等优点 |
风琴折边部 | |

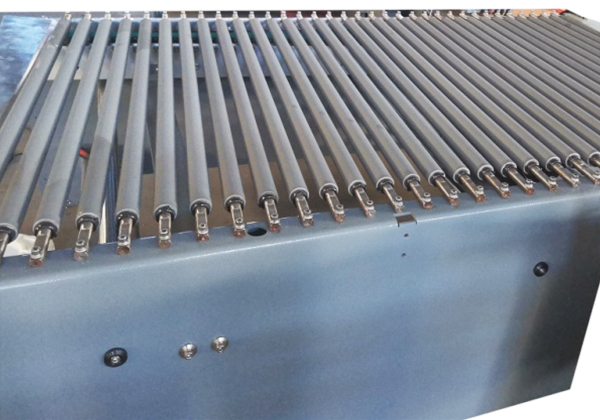

| 1. 传送采用滚筒输送带走纸，纸张平整不易打皱，两组上带压合传送 2. 左边风琴两折采用一体模块化折合成形，右边风琴二折采用一体模块化折合，调节便节，节省调机时间 3. 上压合传动采用皮带压盒气动调节 |
| 切刀翻盖部一 | |

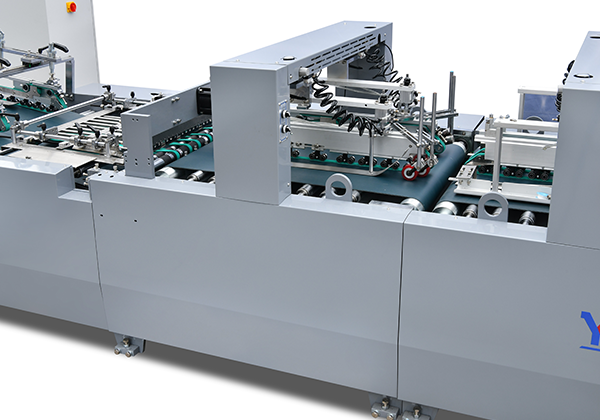

 | 1. 翻盖采用萨兰定位结构，调节简便、精度高、速度快 2. 夹滚采用包胶滚筒折页,材料厚薄及滚筒间隙可调，滚筒摩擦力大，经久耐用 3. 切刀采用伺服马达控制切刀翻盖，确保纸袋翻盖精准高速，每小时10000次 4. 切刀数据调整，采用光电检测和编码器定位，适应机器运转速度 5. 比例联动，精度高，速度快 切刀速度 max： 10000次/小时 加减速：同步系统（比例联动） 纸张克重：120-250g |
| 爬坡翻盖部二 | |
 | 1. 翻盖采用滚筒爬坡结构，速度快，纸张间隙小，适用于更薄纸张 2. 翻盖采用萨兰定位结构，调节简便、精度高、速度快 3. 夹滚采用包胶滚筒折页材料，厚薄及滚筒间隙可调，滚筒摩擦力大，经久耐用 4. 采用可调节挡板定位，左右可调节 |

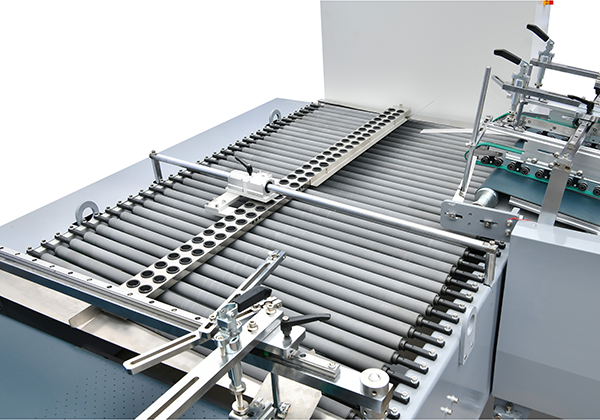

| 加长横送斜拉规 | |
 | 1. 对出纸产品产生的歪斜现象进行修正，提高产品精准度 2. 横送斜轨跑道 3. 滚筒采用包胶材质，磨擦力大， 不易打滑 |

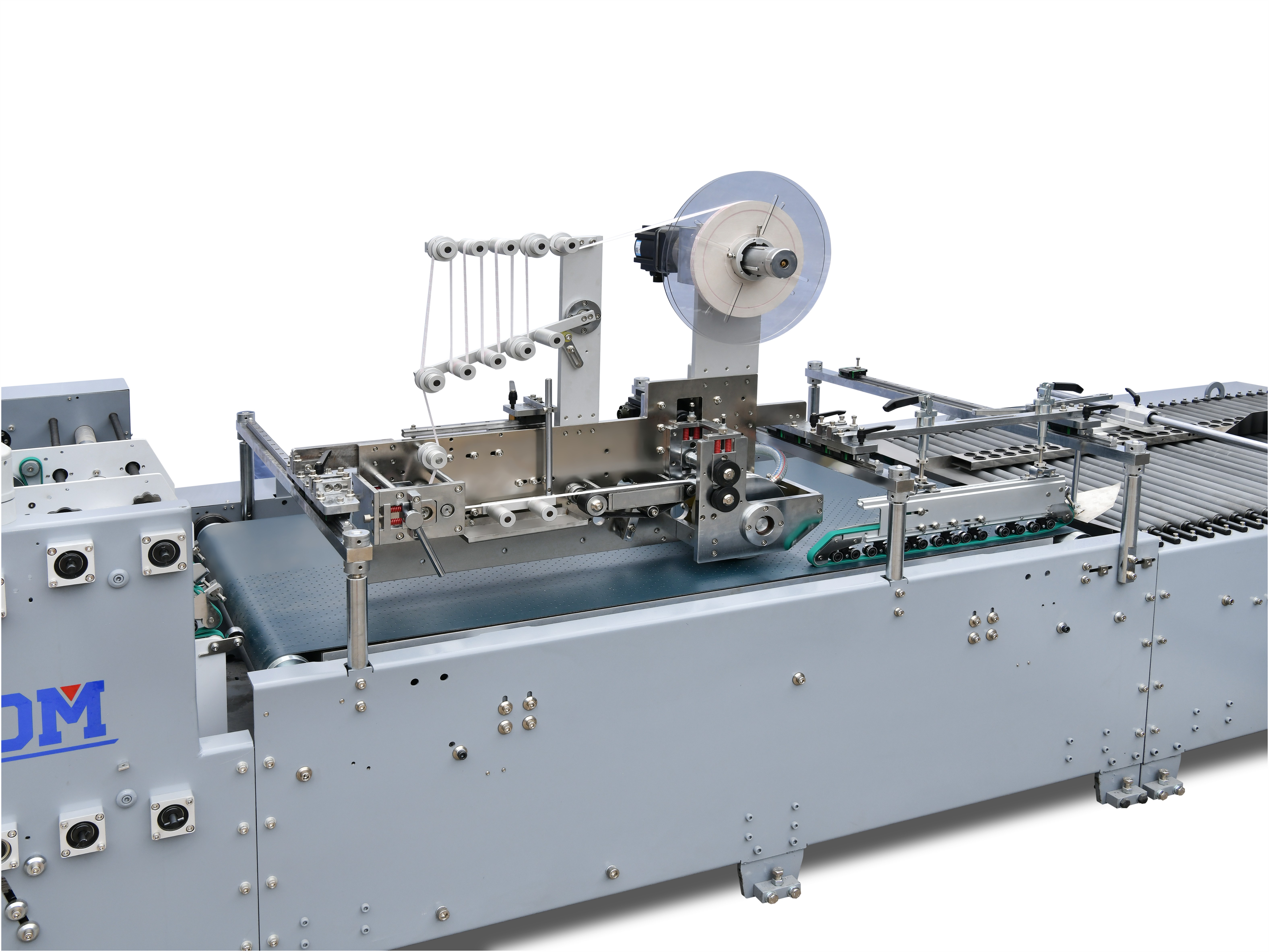

| 刮胶贴离型纸机构 | |

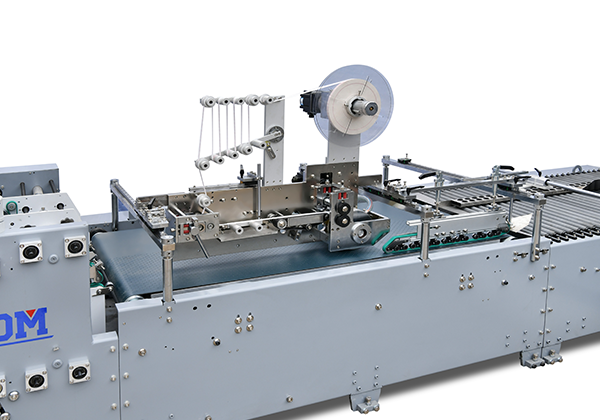

 | 1. 离型纸采用整机五套伺服、五套驱动器高精度传送机构 2. 离型送料盘采用2.9kw 伺服传送，速度每小时200米 3. 送料长短精度采用1.5kw 伺服传送，速度每小时200米 4. 吸风皮带采用0.75kw 伺服传动，速度与主机比例联动 5. 切刀精度采用1.5kw 伺服传送，速度每小时200米 6. 吸料盘精度采用2.9kw 伺服传送，速度每小时200米 |

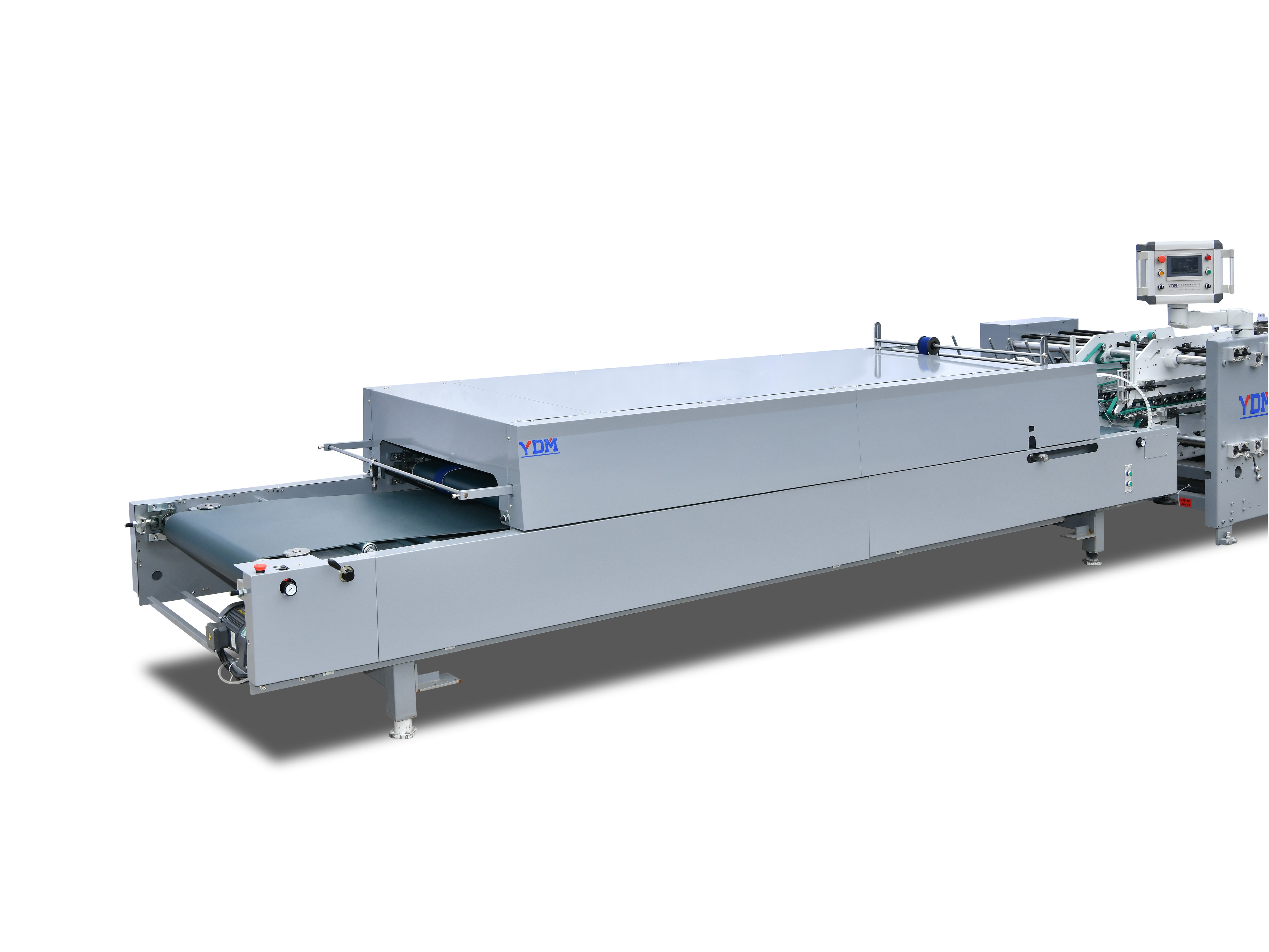

| 输送部 | |

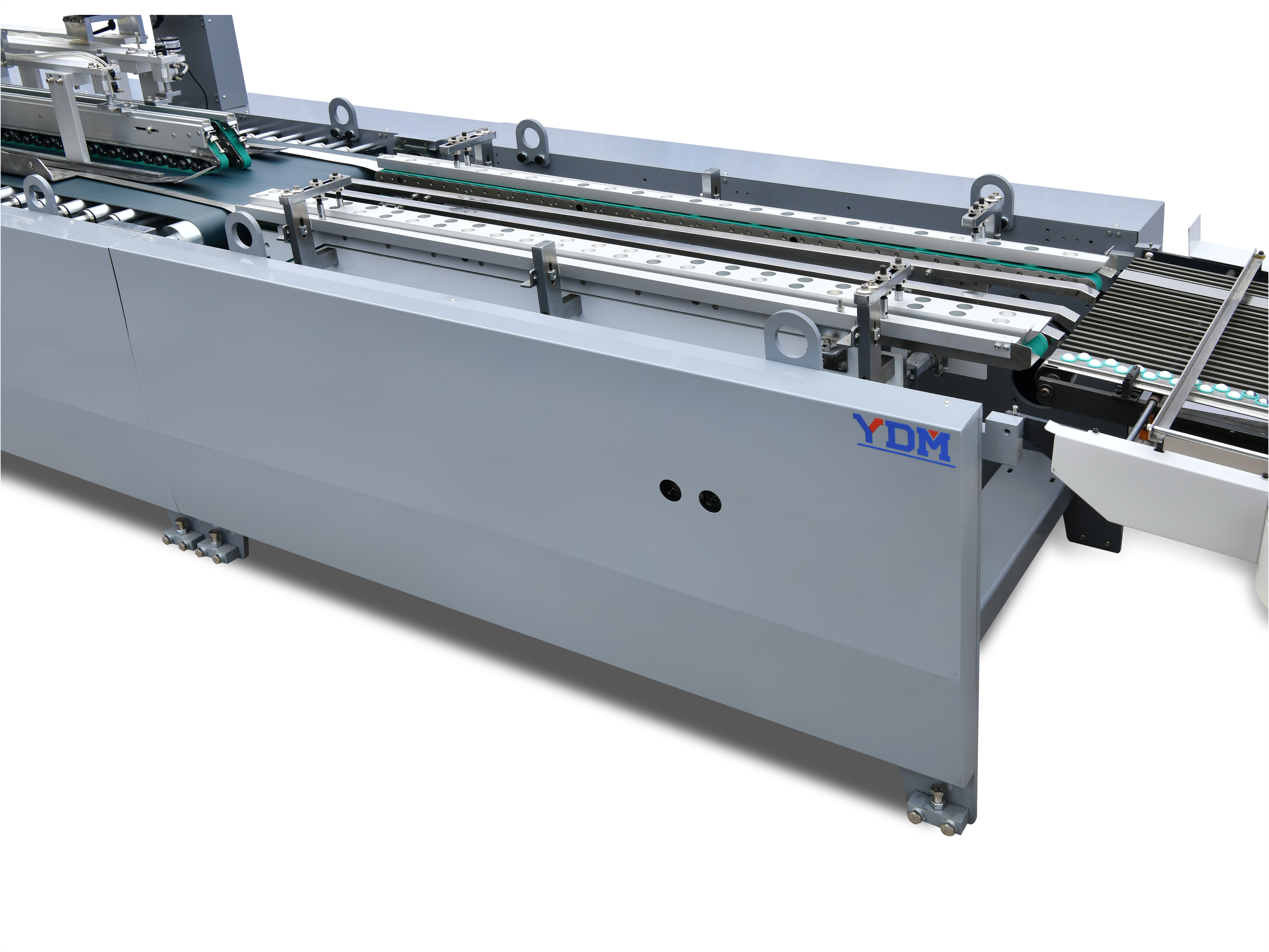

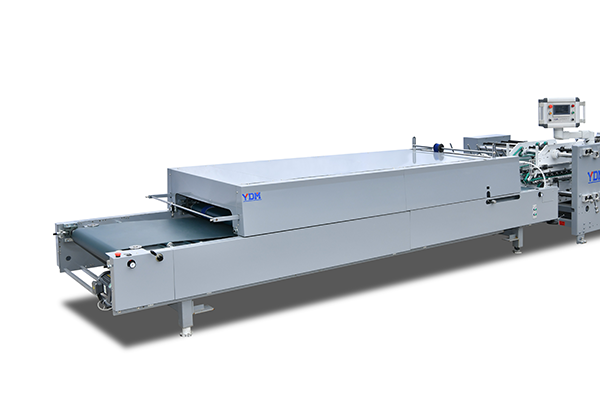

 | 1. 上下皮带各有一组电机驱动，与主机可比例联动准确 2. 气压式后机，可独立调节压力， 纸盒可做适度加压，而使产品更加完美 3. 后机加长设计，确保产品不易开胶 4. 输送带上下传动采用主动装置， 输送带运行更加同步 |
三、机器参数
工作速度 | 200m/min max |
点动速度 | 20m/min |
总功率 | 35KW |
控制电压 | 24V |
电源 | 380V/50Hz |
空压 | 6bar |
机器质量 | 12T |
机器尺寸 长*宽*高（mm） | 第一部分 11214*1600*1600 第二部分 8057*1800*1800 |
纸张克重 | 100-300gsm |
加工尺寸 长*宽（mm） | 最大：1450*560 |
成型加工尺寸 | 最大：800*500 最小：320*300 |
所需货柜 | 40HQ*2 |
四、联系方式
公司：广东亚都机械有限公司
地址：惠州仲恺高新区潼湖镇永平上村工业区A栋
电话：0752-7776802 传真0752-7776272
